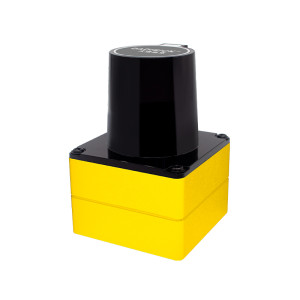

Unikanie przeszkód w odległości 5 m｜Laserowy radar skanujący｜DADISICK

Unikanie przeszkód w odległości 5 m｜Laserowy radar skanujący｜DADISICK
Unikanie przeszkód w odległości 5 m｜Laserowy radar skanujący｜DADISICKUnikanie przeszkód w odległości 5 m｜Laserowy radar skanujący｜DADISICKUnikanie przeszkód w odległości 5 m｜Laserowy radar skanujący｜DADISICKUnikanie przeszkód w odległości 5 m｜Laserowy radar skanujący｜DADISICKUnikanie przeszkód w odległości 5 m｜Laserowy radar skanujący｜DADISICK

Unikanie przeszkód w odległości 5 m｜Laserowy radar skanujący｜DADISICK

Katalog produktówLaserowy radar skaningowy
English details5m Obstacle Avoidance｜Laser Scanning Radar｜DADISICK
markiDADISICK
Specyfikacja produktuSeria LD-05D
Długość fali lasera:905 nm
Poziom bezpieczny dla oczu:Klasa I
Zakres roboczy:0,05 m - 5 m
Zakres kąta skanowania:270°
Dokładność pomiaru:±3 mm
Rozdzielczość kątowa:0,1° / 0,3°
Częstotliwość skanowania:15 Hz / 30 Hz
Zaktualizowano2024/11/21
Skontaktuj się teraz
Ulubione
Aby uzyskać więcej informacji
Charakterystyka
Podstawowe informacje
Nazwa produktu
Dwuwymiarowy system unikania przeszkód TOF LiDAR
Model produktu
LD-05DN
LD-05DP
Miejsce pracy
0,05 m ~ 5 m
Wyjście we/wy
NPN
PNP
Cechy
Źródło lasera
905 nm (klasa I)
Zakres kąta skanowania
270°
Częstotliwość skanowania
15 Hz / 30 Hz
Rozdzielczość kątowa
0,1° / 0,3°
Miejsce pracy
0,05 m ~ 5 m
Funkcja samouczenia się
Automatyczne skanowanie środowiska, generowanie obszaru
Parametry mechaniczne/elektroniczne
Połączenia elektryczne
DB15 MĘSKA / ROZPROWADZONA
Napięcie zasilania
DC 9 V ~ 28 V
Pobór energii
2 W
Przełącz napęd
DC 30 V 50 mA MAKS
Kolor powłoki
Żółty
Poziom ochrony
IP65
Waga
150 g, bez kabla
Rozmiar (długość × szerokość × wysokość)
50 mm × 50 mm × 76 mm
Wydajność
Rozpoznawalny kształt obiektu
Prawie dowolny kształt
Błąd pomiaru
±3 mm
Liczba grup regionalnych
16 grup regionalnych, każda zawierająca 3 regiony
Interfejs
USB
Micro USB
Wejście
GND/NC × 4
Wyjście przełączające
NPN × 3, wskazanie stanu pracy urządzenia × 1
Czas podtrzymania sygnału wyjściowego
100 ms ~ 10 000 ms (regulowane) typowa wartość 330 ms
Czas odpowiedzi
15 Hz: 67 ms ~ 29 949 ms (regulowane) typowa wartość 134 ms
30 Hz: 33 ms ~ 29 997 ms (regulowane) typowa wartość 66 ms
Wskaźnik stanu
Wskaźnik stanu × 1, wskaźnik grupy obszarów × 3
Parametry środowiskowe
Odporny na wibracje
10-55 Hz, amplituda 0,75 mm, trójosiowa XYZ, 2 godziny na oś; 50-200 Hz, 196 m/s² (20G),
prędkość skanowania 2 min/cykl, trzy osie XYZ, 2 godziny na oś
Temperatura pracy
-10 ℃ ~ + 55 ℃
Zakres temperatur przechowywania
-30 ℃ ~ +75 ℃
Odporność na światło otoczenia
>15 000 luksów
WYMIAR
LiDAR dimension
Metoda okablowania skanera LiDAR serii LD05D
Zasilacz, kabel wielożyłowy IO
LD05D Series LiDAR Scanner Wiring Method
DOKUMENTY I POBRANIA
Katalog

Karta techniczna radaru skaningowego laserowego serii LD-05D
Skrócona instrukcja obsługi radaru skanującego laserowego serii LD-05D
Laserowy radar skaningowy serii LD-05D Szybkie okablowanie
Instrukcja obsługi radaru skanującego laserowego serii LD-05D
Pakiet instalacyjny oprogramowania
Pobieranie zapisu na Dysku Google
https://drive.google.com/file/d/1BlVdjQALeIgMce2S8cdH6RVRJuR76bqs/view?usp=drive_link
3D
LD-05D.3D-STP
Certyfikat
Certyfikat CE skanera LiDAR
Certyfikat ECM skanera LiDAR bezpieczeństwa
