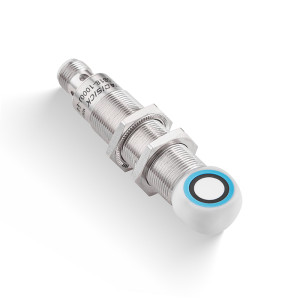

CSB18-300-JA45-I-V15 | Pomiar ultradźwiękowy | DADYSIK

CSB18-300-JA45-I-V15 | Pomiar ultradźwiękowy | DADYSIK
CSB18-300-JA45-I-V15 | Pomiar ultradźwiękowy | DADYSIKCSB18-300-JA45-I-V15 | Pomiar ultradźwiękowy | DADYSIKCSB18-300-JA45-I-V15 | Pomiar ultradźwiękowy | DADYSIK

CSB18-300-JA45-I-V15 | Pomiar ultradźwiękowy | DADYSIK

Katalog produktówSeria pionowa CSB18
English detailsCSB18-300-JA45-I-V15 | Ultrasonic Measurement Sensor | DADISICK
markiDADISICK
Specyfikacja produktuSeria pionowa CSB18 | CSB18-300-JA45-I-V15
Rozmiar:Cylindryczny M18 mm
Zasięg wykrywania:30-300 mm
Materiał:Miedź niklowana, okucia z tworzywa sztucznego
Rodzaj połączenia:5-pinowe złącze M12
Metoda wyjściowa:Prąd analogowy 4-20mA
Poziom bezpieczeństwa:IP67
Temperatura otoczenia:-25°C~+70°C (248~343K)
Zaktualizowano2024/12/4
Skontaktuj się teraz
Ulubione
Aby uzyskać więcej informacji
Dane techniczne
Wymiary
Schematy połączeń
Pliki do pobrania
Wyjście przełączające szeregowe pionowe CSB18 E2/E3/E4/E5, E6/E7/E8/E9
Model
CSB18-300-JA45-E2-V15
CSB18-500-JA45-E2-V15
CSB18-1000-JA55-E2-V15
CSB18-300-JA45-E3-V15
CSB18-500-JA45-E3-V15
CSB18-1000-JA55-E3-V15
CSB18-300-JA45-E4-V15
CSB18-500-JA45-E4-V15
CSB18-1000-JA55-E4-V15
CSB18-300-JA45-E5-V15
CSB18-500-JA45-E5-V15
CSB18-1000-JA55-E5-V15
CSB18-300-JA45-E6-V15
CSB18-500-JA45-E6-V15
CSB18-1000-JA55-E6-V15
CSB18-300-JA45-E7-V15
CSB18-500-JA45-E7-V15
CSB18-1000-JA55-E7-V15
CSB18-300-JA45-E8-V15
CSB18-500-JA45-E8-V15
CSB18-1000-JA55-E8-V15
CSB18-300-JA45-E9-V15
CSB18-500-JA45-E9-V15
CSB18-1000-JA55-E9-V15
Zasięg wykrywania
30-300 mm
50-500 mm
60-1000 mm
Strefa niewidomych
0-30 mm
0-50 mm
0-60 mm
Rezolucja
0,1 mm
0,15 mm
0,17 mm
Powtarzalność
±0,15% wartości pełnej skali
Absolutna dokładność
±1% (wbudowana kompensacja dryftu temperatury)
Czas odpowiedzi
22 ms
32 ms
52 ms
Histereza przełączania
2 mm
2 mm
2 mm
Częstotliwość przełączania
45 Hz
31 Hz
19 Hz
Typ wejścia
Z funkcją synchronizacji i uczenia się
Typ wyjścia: E2/E4
1 wyjście przełączające NPN, NO/NC
Typ wyjścia:E3/E5
1 wyjście przełączające PNP, NO/NC
Typ wyjścia:E6/E8
2 wyjście przełączające PNP, NO/NC
Typ wyjścia:E7/E9
2 wyjście przełączające NPN, NO/NC
Waga
35 gr
35 gr
38 gr
CSB18pionowySeria wyjść IO-Link 2EP-IO,IUEP-IO
Model
CSB18-300-JA55-2EP-IO-V15
CSB18-500-JA55-2EP-IO-V15
CSB18-1000-JA55-2EP-IO-V15
CSB18-300-JA55-IUEP-IO-V15
CSB18-500-JA55-IUEP-IO-V15
CSB18-1000-JA55-IUEP-IO-V15
Zasięg wykrywania
30-300 mm
50-500 mm
60-1000 mm
Strefa niewidomych
0-30 mm
0-50 mm
0-60 mm
Rezolucja
0,1 mm
0,15 mm
0,17 mm
Powtarzalność
±0,15% wartości pełnej skali
Absolutna dokładność
±1% (wbudowana kompensacja dryftu temperatury)
Czas odpowiedzi
22 ms
32 ms
52 ms
Histereza przełączania
2 mm
2 mm
2 mm
Częstotliwość przełączania
45 Hz
31 Hz
19 Hz
Typ wejścia
Z funkcją synchronizacji i uczenia się
Typ wyjścia: 2EP-IO
2 push pull, obsługa wyjścia IO-Link
Typ wyjścia: IUEP-IO
1 wyjście analogowe, analogowe prądowe 4-20 mA lub analogowe napięciowe 0-10 V+1 wyjście push pull,obsługuje wyjście IO-Link
Waga
35 gr
35 gr
38 gr
CSB18 pionowe wyjście analogowe/wyjście cyfrowe I/U/IU/IE4/UE4, RS485
Model
CSB18-300-JA45-I-V15
CSB18-500-JA45-I-V15
CSB18-1000-JA55-I-V15
CSB18-300-JA45-U-V15
CSB18-500-JA45-U-V15
CSB18-1000-JA55-U-V15
CSB18-300-JA45-IU-V15
CSB18-500-JA45-IU-V15
CSB18-1000-JA55-IU-V15
CSB18-300-JA45-IE4-V15
CSB18-500-JA45-IE4-V15
CSB18-1000-JA55-IE4-V15
CSB18-300-JA45-UE4-V15
CSB18-500-JA45-UE4-V15
CSB18-1000-JA55-UE4-V15
CSB18-300-JA45-R4-V15
CSB18-500-JA45-R4-V15
CSB18-1000-JA55-R4-V15
Zasięg wykrywania
30-300 mm
50-500 mm
60-1000 mm
Strefa niewidomych
0-30 mm
0-50 mm
0-60 mm
Rezolucja
0,1 mm
0,15 mm
0,17 mm
Powtarzalność
±0,15% wartości pełnej skali
Absolutna dokładność
±1% (wbudowana kompensacja dryftu temperatury)
Czas odpowiedzi
22 ms
32 ms
52 ms
Typ wejścia
Z funkcją synchronizacji i uczenia się
Typ wyjścia: I
1 analogowe wyjście prądowe 4-20 mA, wzrost/spadek
Typ wyjścia: U
1 analogowe wyjście napięciowe 0-10 V, wzrost/spadek
Typ wyjścia: IU
1 analogowe wyjście prądowe 4-20 mA + 1 analogowe wyjście napięciowe 0-10 V, wzrost/spadek
Typ wyjścia: IE4
1 analogowe wyjście prądowe 4-20 mA + 1 wyjście przełączające NPN, wzrost/opad, NO/NC
Typ wyjścia: UE4
1 analogowe wyjście napięciowe 0-10 V + 1 wyjście przełączające NPN, wzrost/opad, NO/NC
Typ wyjścia: R4
1 wyjście cyfrowe RS485 modbus-rtu
Waga
35 gr
35 gr
38 gr
Dane elektryczne
Zegar włączania
< 500 ms
Napięcie robocze
10-30 V DC, zabezpieczenie przed odwrotną polaryzacją
Czerwone światło LED
Żaden cel nie jest zawsze jasny i żaden cel nie miga podczas nauki
Dioda LED świeci na zielono
Wykryto, że cel jest zawsze jasny i miga podczas nauki
Ochrona przed przewagą
200 mA, miga jednocześnie czerwona i zielona lampka
Impedancja obciążenia
I/0-300 Ohm, U/> 1k Ohm
Prąd bez obciążenia
≤ 30 mA
Struktura
Cylindryczny
Materiał
Niklowanie miedzi, okucia z tworzywa sztucznego, żywica epoksydowa wypełniona szkłem
Rodzaj połączenia
5-pinowe złącze M12
Klasa ochrony
IP67
Parametry środowiskowe
Temperatura otoczenia
-25°C~+70°C (248~343K)
Temperatura przechowywania
-40°C~+85°C (233~358K)
Wymiary (jednostka: mm)

Dimensions of ultrasonic level transducer CSB18 elbow series
Krzywa odniesienia

Reference curve of arduino gas sensor CSB18 elbow series
Połączenie elektryczne
Electrical connection diagram of ultrasonic sensor range CSB18 elbow series
Arkusz danych
Arkusz danych serii pionowej CSB18
Instrukcja obsługi
Instrukcja obsługi serii pionowej CSB18
